闪光灯是日常生活中常见的电子设备，无论是在摄影、建筑、医疗等领域，还是在手机闪光灯中，都有着广泛的应用。要想全面理解闪光灯的工作原理，我们就需要从其电路结构图下手。本文带你步入闪光灯电路结构图的神秘世界，深入解析其工作原理和组成部分，确保初学者能够轻松掌握。

一、闪光灯电路组成概述

闪光灯电路主要由以下几个基本元素组成：

1.电源部分：为整个电路提供工作所需的电能。

2.触发电路：控制闪光灯何时启动闪光。

3.储能元件：通常是电容器，存储电能，用于瞬间提供大功率。

4.灯管：作为能量输出装置，将电能转换为光能。

5.限流装置：限制通过灯管的电流，保护灯管避免因过流而损坏。

二、电源部分的构建

电源部分的设计对于闪光灯来说至关重要。

1.电源选择：一般采用稳定的直流电源，如干电池或变压器提供的直流电。

2.稳压处理：由于闪光灯对电源稳定性有很高的要求，因此常常需要稳压电路来保证供电的稳定性。

三、触发电路的工作原理

触发电路的作用是决定何时向储能元件充电以及放电。

1.充电控制：通过一些电子开关（如晶闸管、晶体管等）对储能元件进行充电。

2.放电触发：达到预设的条件后，触发装置激活，使储能元件向灯管瞬间放电。

四、储能元件与放电过程

储能元件通常使用电容器作为能量的暂存库。

1.充电过程：储能元件在触发电路控制下充电到一定电压。

2.放电过程：触发信号发出时，电容器瞬间释放能量，通过灯管产生强光。

五、灯管与限流装置

灯管是将电能转化为光能的部件。

1.灯管类型：依据使用的不同材料，灯管可以分为气体放电灯管、LED灯管等多种类型。

2.限流作用：限流装置（比如电感或电阻）确保电流不超过灯管承受的最大值，延长灯管使用寿命。

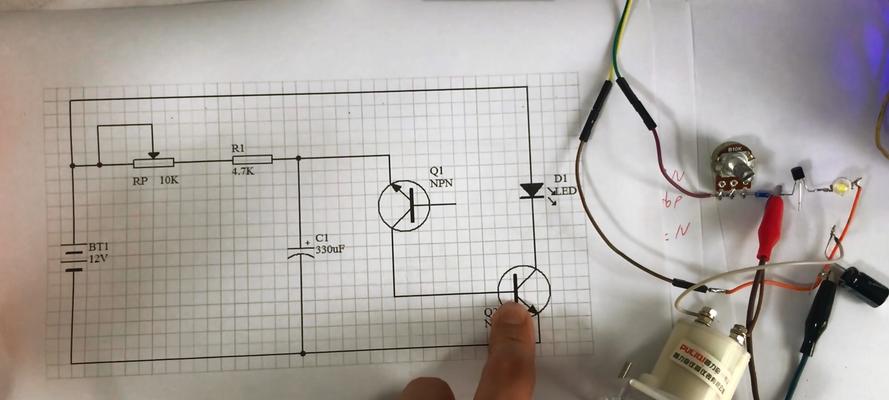

六、电路图的读图技巧

理解了各组成部分之后，我们来学习如何读懂闪光灯的电路结构图。

1.元件识别：熟悉图纸上各种符号代表的元件，如电容、电阻、晶体管等。

2.连接关系：查看各元件间的连接方式，理解它们之间的电气关系。

3.工作流程：顺着电路图的流向，理解电流的路径，跟踪从电源到灯管的整个过程。

七、常见问题与解答

在理解闪光灯电路的过程中，大家可能会遇到一些问题：

Q1:为什么闪光灯需要使用电容器？

A:电容器能够快速充电并储存大量电能，为灯管提供瞬间大功率的放电，以发出强烈闪光。

Q2:如何保证闪光灯的安全性？

A:通过限流装置和适当的电路设计，避免电流过大损坏灯管或造成安全隐患。

Q3:闪光灯的持续工作时间如何确定？

A:持续工作时间主要取决于储能元件的容量大小和放电频率。

八、实用技巧与提示

分享一些实用技巧和注意事项：

1.元件选型：确保选取的元件符合电路设计规范，以保证闪光灯的正常工作。

2.安全性检查：在连接电路前，务必进行安全检查，确保没有短路的可能。

3.故障排查：如果闪光灯不亮，检查电源、触发电路、储能元件和灯管是否工作正常。

4.维修建议：对于常见的闪光灯故障，建议先从简单的电源和触发电路开始排查。

综合以上所述，通过理解各个组成部分和它们的工作原理，阅读电路图不再是难题。希望本文对你的学习和实践有所帮助，使你能够更深入地理解闪光灯电路结构图。如果你对闪光灯的其他方面还存在疑问，欢迎进一步探讨和提问。
